Einangruð stálrör eru samsett pípukerfi sem sameina flutningsgetu leiðslna við skilvirka einangrunartækni. Þau eru mikið notuð í jarðolíu, efna-, héraðshitunar-, kælingu og iðnaðareinangrunargreinum. Grunngildi þeirra liggur í einstöku skipulagshönnun þeirra, sem lágmarkar hitatap meðan uppfyllir verkfræðikröfur eins og tæringarþol og þrýstingþol.
I. Grunnbyggingarþættir einangraðra stálröra

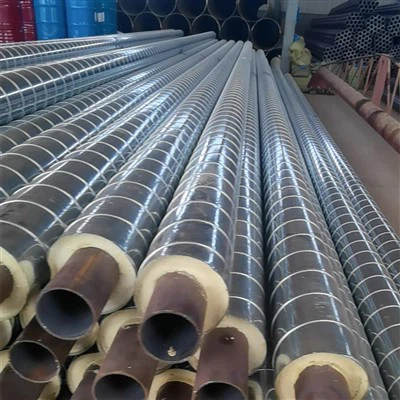

Einangruð stálrör eru ekki smíðuð úr einu efni heldur samanstanda af þriggja - lagakjarna uppbyggingu: vinnandi stálpípa, einangrunarlag og verndandi ytri skel. Sumar hönnun fela einnig í sér viðbótarlög eins og leka viðvörunarlínur.
1. Vinnandi stálpípa (innri pípa)

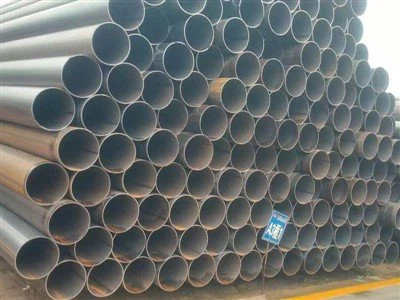

Vinnandi stálrör eru bein burðarefni flutts miðils (svo sem heitt vatn, gufu eða olíu). Þeir eru venjulega gerðir úr óaðfinnanlegri stálpípu, spíral soðnum pípu eða beinum saumuðum pípu. Efnið er valið út frá einkennum miðilsins, svo sem kolefnisstáli, ryðfríu stáli eða álstáli. Innri veggurinn verður að uppfylla tæringu og háa - þrýstingsþolskröfur, meðan ytri veggurinn verður að vera þétt tengdur við einangrunarlagið.
2. Einangrun lag (millistig einangrunarlags)
Einangrunarlagið er kjarna tæknilaga einangruðu stálpípunnar, aðalhlutverk þess er að hindra hitaflutning. Algengt einangrunarefni eru:
Pólýúretan froðu (PUF): lítil hitaleiðni (um það bil 0,024 W/m · K), hátt lokað - frumuinnihald og mikill þrýstistyrkur. Það er sem stendur almennasta einangrunarefnið og er freyðið á - síðunni eða forsmíðað í verksmiðjum.
Rokkull/glerull: Hentar fyrir hátt - hitastig umhverfi (td yfir 500 gráðu), en hefur mikla þéttleika og sterka hygroscopicity.
Airgel Composite Layer: nýtt Ultra - ljós nanóefni með afar litla hitaleiðni (<0.018 W/m·K), but it is more expensive and is primarily used in specialized, high-end projects.
Þykkt einangrunarlagsins er reiknuð út frá miðlungs hitastigi, hitastigsmun og efnahagslegum sjónarmiðum, venjulega á bilinu 30 til 150 mm.
3. Verndarskel (ytri slíð)
Verndandi skel verndar einangrunarlagið gegn vélrænni skemmdum, UV geislun og tæringu jarðvegs. Algeng efni eru:
High - þéttleiki pólýetýlen (HDPE): tæring - ónæmur og vatnsheldur, hentugur fyrir neðanjarðar uppsetningu, myndaður af hita - Bræðslu suðu.
Galvaniseruðu stáli/áli: Notað við loftleiðslur eða hátt - hitastig umhverfi, það býður upp á mikinn vélrænan styrk og er hægt að sameina það með andstæðingur - tæringarhúð til að lengja þjónustulíf sitt.
Trefjagler styrkt plast (FRP): sameinar tæringarþol með léttum eiginleikum, sem gerir það hentugt fyrir mjög ætandi umhverfi eins og efnaiðnaðinn.
II. Auka mannvirki og virkni viðbyggingar
Sumt hátt - enda einangruð stálpípukerfi geta samþætt eftirfarandi mannvirki enn frekar:
Leka viðvörunarvír: Innbyggður í einangrunarlagið, það staðsetur það fljótt bilunarpunktinn í gegnum rafmerkisbreytingar þegar leki á sér stað í vinnandi stálpípunni og eykur öryggi.
Rennibraut/stuðningshringur: Notaður til langs - fjarlægðar beint - grafnar leiðslur til að draga úr burðarskemmdum af völdum hitauppstreymisálags.
Tómarúm einangrun (sjaldgæf og sérhæfð hönnun): Þetta dregur enn frekar úr hitaleiðni í gegnum ryksuga, en tæknilegur kostnaður er afar mikill.
Iii. Uppbyggingarkosti einangraðra stálrorna
High - skilvirkni einangrun: Multi - lagaskipan virkar samverkandi, sem leiðir til hitaleiðni mun lægri en venjulegra stálrora, sem dregur úr hitatapi í 1/5 til 1/10 af hefðbundnum rörum.
Langt líf: Ytri slíðrið er tæring - ónæmt og ónæmt fyrir jarðfræðilegri landsig, með hönnun líftíma 30 til 50 ár.
Auðvelt smíði: Forsmíðaðar beinar - grafnar einangraðar pípur gera kleift stöðluðu verksmiðjuframleiðslu, sem þarf aðeins á - undirbúningi viðmóts á vefnum, verulega stytting byggingartíma.
Umhverfisvernd og orkusparnaður: Dregur úr orkuúrgangi, uppfyllir græna iðnaðarþörf samkvæmt „tvöföldu kolefnis“ markmiðum.
Niðurstaða
Uppbyggingarhönnun einangraðra stálrorna felur í sér djúpa samþættingu efnisvísinda, hitafræðilegra og verkfræði. Frá innri vinnandi stálpípunni til ytri hlífðarhylkisins er hvert lag fínstillt fyrir sérstaka virkni þess og að lokum að ná mörgum markmiðum „skilvirkra flutninga + langa - emble einangrun + áreiðanleg vernd.“ Með þróun nýrra einangrunarefna (svo sem Aerogels og Nano - einangrunarhúðun) mun uppbygging einangraðra stálrora halda áfram að verða enn léttari og greindari og auka möguleika þeirra á notkun í nýjum geirum eins og nýjum orku og djúpum - sjóleiðslum.
